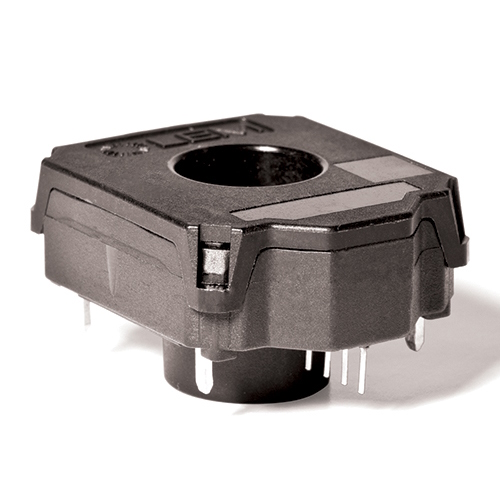

HC5FW 200-S LEM莱姆传感器参数与选型

HC5FW 200-S 型号命名与档位解读

HC5FW 200-S 是需要完整核对的型号标识，本目录归入「HC5FW」系列；不能仅从型号数字推导额定值、量程或供电。

本页资料列出的额定值为 200 A，具体定义与条件按对应完整型号的手册核对。

HC5FW 200-S 技术参数逐项解读

• 系列 HC5FW：所属系列为 HC5FW，同系列可横向比较精度、输出与安装后再定档。
• 测量类型 电流：本型号用于电流测量，需与现场一次侧信号性质对应。
• 额定值 200 A：额定值记录为 200 A；本页不据此推定峰值、过载能力或推荐的长期工作比例。
• 测量范围 200 A：资料列示测量范围 200 A，需按原厂规定的供电、负载和温度条件核对；它不等同于允许过载能力。
• 副边输出信号 电压：副边输出信号类型为「电压」，决定与后级采集/控制电路的接口方式。
• 副边输出信号值 瞬时 2.5 +/- 2 V：副边输出信号值为 瞬时 2.5 +/- 2 V，是设计接口电平时的重要依据。
• 原边信号 AC + DC：原边信号类型「AC + DC」，直接影响带宽需求与采样方式。
• 工作电压 外部供电 DC 单向：供电方式为「外部供电 DC 单向」，接线时需确认极性、参考地与隔离要求。
• 供电 5.00 V：资料列明供电为 5.00 V，建议电源具备过流与反接保护。
• 输出 Uout = (UC/5) x (UO + S x IP )：输出 Uout = (UC/5) x (UO + S x IP )，用于匹配控制器/采集卡的输入量程与接口形式。
• 精度 2 %：精度 2 % 反映额定条件下的综合误差水平，是评估系统采集精度的关键依据。
• 工作温度 -40 °C / 115 °C：环境适应性方面，工作温度为 -40 °C / 115 °C，柜内高温或户外低温工况需预留降额空间。
• 技术 开环霍尔效应：技术路线为 开环霍尔效应，它决定了带宽、温漂、体积与抗干扰的整体取向。
• 安装 PCB：安装形式为 PCB，需与柜内布署及母排/线缆布局匹配。

HC5FW 200-S 产品特点解读

• 高紧凑度 PCB 安装电流传感器，+/-900A。适用于中高功率应用（PCB 安装便于批量集成到采集板或控制器；紧凑尺寸便于在空间受限的柜内或电路板上布署）

HC5FW 200-S 核心亮点

• 开环霍尔效应技术（开环结构在体积与成本上更有优势，适合对精度要求相对宽松的场合；基于霍尔效应实现非接触式电气隔离测量）

HC5FW 200-S 应用场景与落地建议

HC5FW 200-S 的现有资料列出的应用方向包括 汽车电机控制。在这些场景中主要用于电流的隔离测量（本型号额定 200 A）；实际选型需按现场额定值确定余量，并核对绝缘、带宽与温漂。

• 应用方向·汽车电机控制：典型用于新能源汽车电机控制器的相电流采样。

HC5FW 200-S 安装、供电与接线要点

• 本型号为 PCB 安装，布局时应保证原边导体与副边引脚的爬电距离和电气间隙，并按规格书要求布置覆铜与开槽。
• 供电按 5.00 V 准备电源，并确认单/双电源与极性；上电前检查接线，避免反接损坏。
• 副边输出为 瞬时 2.5 +/- 2 V，后级采样电阻或 ADC 量程应据此设计，并预留过压钳位与滤波。
• 安装位置应使环境温度落在 -40 °C / 115 °C 之内，靠近发热元件时需核算降额。

HC5FW 200-S 选型检查清单

• 确认现场被测电流的稳态值、峰值与频率范围，是否落在本型号额定值（200 A）与测量范围（200 A）之内。
• 按系统误差预算核对精度 2 %，并同时评估温漂与线性度的影响。
• 确认安装位置的环境温度不超过 -40 °C / 115 °C。
• 确认现场电源与供电要求（5.00 V）一致。
• 确认安装空间与原边导体截面满足PCB安装要求。
• 确认后级采集电路量程与输出形式（瞬时 2.5 +/- 2 V）匹配。
• 涉及替代或后缀定制版本时，逐项核对额定值、量程、输出、精度、绝缘与认证，不能仅凭基础型号判断。

HC5FW 200-S 资料完整度与数据来源

本页共整理 16 项结构化字段、1 条产品特点、1 条产品亮点、1 个应用方向、1 份资料链接（适用型号、版本与文件范围按下载名称及资料状态确认），并附 LEM 产品说明摘录。页面字段与实物批次、完整型号和原厂手册的适用条件仍需一起核对。

HC5FW 200-S LEM 原厂产品说明原文

PCB mounting current sensor with high compactness +/-900A . Suitable for mid to high power applications

HC5FW 200-S 常见问题

HC5FW 200-S 的额定值是多少？

HC5FW 200-S 的额定值为 200 A，测量范围 200 A。原边信号为 AC + DC。选型时应留出余量。

HC5FW 200-S 的输出是什么？

资料列明副边输出为 瞬时 2.5 +/- 2 V，后级电路需按该形式设计接口。

HC5FW 200-S 的环境与供电要求？

工作温度 -40 °C / 115 °C；供电 5.00 V。超出范围会影响精度与可靠性。

HC5FW 200-S 可以用在哪些场景？

现有资料列出的应用包括 汽车电机控制。落地前需结合工况核对电气参数与安装结构。

HC5FW 200-S 的技术资料在哪里？

本页提供「LEM 原厂规格书」：https://www.lem.com/sites/default/files/products_datasheets/hc5fw_200-s.pdf。文件适用的完整型号、版本与参数范围，请同时核对下载名称、资料状态及文件正文。

如何确认 HC5FW 200-S 的价格与交期？

请提供完整型号 HC5FW 200-S、需求数量、交期与工况参数。
