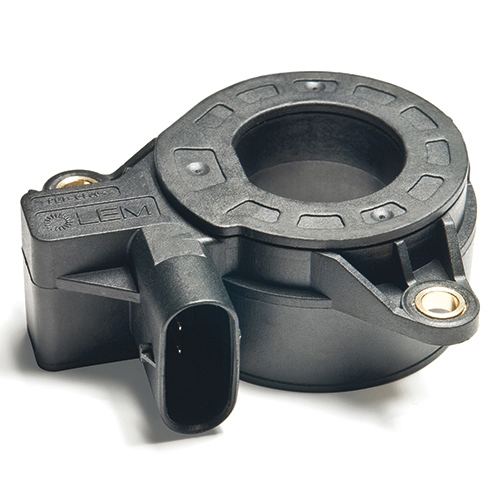

DHAB S/133 LEM莱姆传感器参数与选型

DHAB S/133 同系列型号参数对比

表中仅列出产品库已有真实参数的型号，空白表示该型号现阶段未收录该项参数。选型提示：同一系列不同后缀（如 /SP、/SP1）多为特殊或定制版本，额定值可能接近，但量程、输出、精度或认证要求可能不同；替代前请逐项核对对应版本规格书。

DHAB S/133 型号命名与档位解读

DHAB S/133 是需要完整核对的型号标识，本目录归入「DHAB V2」系列；不能仅从型号数字推导额定值、量程或供电。

本页资料列出的额定值为 75 A, 750 A，具体定义与条件按对应完整型号的手册核对。

型号中的「/」后缀（如 133）通常代表定制或特殊版本，量程、输出、精度或认证可能与基础型号不同，替代前必须逐项核对规格书。

DHAB S/133 技术参数逐项解读

• 系列 DHAB V2：所属系列为 DHAB V2，同系列可横向比较精度、输出与安装后再定档。
• 测量类型 电流：本型号用于电流测量，需与现场一次侧信号性质对应。
• 额定值 75 A, 750 A：资料列出的额定值为 75 A, 750 A，其定义与测试条件应以对应完整型号的手册为准。
• 测量范围 750 A：本页测量范围为 750 A，其定义和适用条件需与额定值分别核对。
• 副边输出信号 电压：副边输出信号类型为「电压」，决定与后级采集/控制电路的接口方式。
• 副边输出信号值 瞬时单向 2.5 V：副边输出信号值为 瞬时单向 2.5 V，是设计接口电平时的重要依据。
• 原边信号 AC + DC：原边信号类型「AC + DC」，直接影响带宽需求与采样方式。
• 工作电压 外部供电 DC 单向：供电方式为「外部供电 DC 单向」，接线时需确认极性、参考地与隔离要求。
• 供电 +5 V DC：资料列明供电为 +5 V DC，建议电源具备过流与反接保护。
• 输出 0 to 5 V DC：输出 0 to 5 V DC，用于匹配控制器/采集卡的输入量程与接口形式。
• 精度 3.3 %：精度指标为 3.3 %，在计量与闭环控制场景中需结合温漂、线性度一并核算误差预算。
• 工作温度 -40 °C / 125 °C：工作温度 -40 °C / 125 °C，超出该区间会明显影响零点漂移、增益与长期可靠性。
• 技术 开环霍尔效应：技术路线为 开环霍尔效应，它决定了带宽、温漂、体积与抗干扰的整体取向。
• 安装 盘式：安装形式为 盘式，需与柜内布署及母排/线缆布局匹配。

DHAB S/133 产品特点解读

• 高性能双量程（高/低量程输出）电流传感器，+/- 1000A，适用于高性能电池管理系统。

DHAB S/133 核心亮点

• 开环霍尔效应技术（开环结构在体积与成本上更有优势，适合对精度要求相对宽松的场合；基于霍尔效应实现非接触式电气隔离测量）

DHAB S/133 应用场景与落地建议

DHAB S/133 的现有资料列出的应用方向包括 汽车电池管理。在这些场景中主要用于电流的隔离测量（本型号额定 75 A, 750 A）；实际选型需按现场额定值确定余量，并核对绝缘、带宽与温漂。

• 应用方向·汽车电池管理：典型用于动力电池包与高压配电回的电流监测（BMS）。

DHAB S/133 同系列选型对照

DHAB V2 系列中，本目录列出的参考型号包括 DHAB S/137（额定 75 A, 1000 A）、DHAB S/124（额定 75 A, 500 A）、DHAB S/118（额定 30 A, 350 A）。这是参数横向展示，不代表可直接替换；完整后缀、供电、输出、结构与资料版本应分别核对。

• DHAB S/137：额定 75 A, 1000 A，测量范围 1000 A，精度 3.3 %，供电 +5 V DC。
• DHAB S/124：额定 75 A, 500 A，测量范围 500 A，精度 3.3 %，供电 +5 V DC。
• DHAB S/118：额定 30 A, 350 A，测量范围 350 A，精度 3.3 %，供电 +5 V DC。

DHAB S/133 安装、供电与接线要点

• 本型号为盘式安装，固定时注意原边导体不应长期承受传感器本体的机械应力。
• 供电按 +5 V DC 准备电源，并确认单/双电源与极性；上电前检查接线，避免反接损坏。
• 副边输出为 瞬时单向 2.5 V，后级采样电阻或 ADC 量程应据此设计，并预留过压钳位与滤波。
• 安装位置应使环境温度落在 -40 °C / 125 °C 之内，靠近发热元件时需核算降额。

DHAB S/133 选型检查清单

• 确认现场被测电流的稳态值、峰值与频率范围，是否落在本型号额定值（75 A, 750 A）与测量范围（750 A）之内。
• 按系统误差预算核对精度 3.3 %，并同时评估温漂与线性度的影响。
• 确认安装位置的环境温度不超过 -40 °C / 125 °C。
• 确认现场电源与供电要求（+5 V DC）一致。
• 确认安装空间与原边导体截面满足盘式安装要求。
• 确认后级采集电路量程与输出形式（瞬时单向 2.5 V）匹配。
• 涉及替代或后缀定制版本时，逐项核对额定值、量程、输出、精度、绝缘与认证，不能仅凭基础型号判断。

DHAB S/133 资料完整度与数据来源

本页共整理 16 项结构化字段、1 条产品特点、1 条产品亮点、1 个应用方向、1 份资料链接（适用型号、版本与文件范围按下载名称及资料状态确认），并附 LEM 产品说明摘录。页面字段与实物批次、完整型号和原厂手册的适用条件仍需一起核对。

DHAB S/133 LEM 原厂产品说明原文

High performance Dual range (high/low range outputs) current sensor +/- 1000A,suitable for high performance Battery management system.

DHAB S/133 常见问题

DHAB S/133 的额定值是多少？

DHAB S/133 的额定值为 75 A, 750 A，测量范围 750 A。原边信号为 AC + DC。选型时应留出余量。

DHAB S/133 的输出是什么？

资料列明副边输出为 瞬时单向 2.5 V，后级电路需按该形式设计接口。

DHAB S/133 的环境与供电要求？

工作温度 -40 °C / 125 °C；供电 +5 V DC。超出范围会影响精度与可靠性。

DHAB S/133 和同系列其它型号怎么选？

本目录还列有 DHAB S/137、DHAB S/124、DHAB S/118 等型号，供横向核对参数。它们的后缀、供电、输出与结构可能不同，同系列不等于可直接替换。

DHAB S/133 可以用在哪些场景？

现有资料列出的应用包括 汽车电池管理。落地前需结合工况核对电气参数与安装结构。

DHAB S/133 的技术资料在哪里？

本页提供「LEM 原厂规格书」：https://www.lem.com/sites/default/files/products_datasheets/dhab_s133_v4.pdf。文件适用的完整型号、版本与参数范围，请同时核对下载名称、资料状态及文件正文。

如何确认 DHAB S/133 的价格与交期？

请提供完整型号 DHAB S/133、需求数量、交期与工况参数；存在后缀/定制版本时不能只按基础型号替代。
