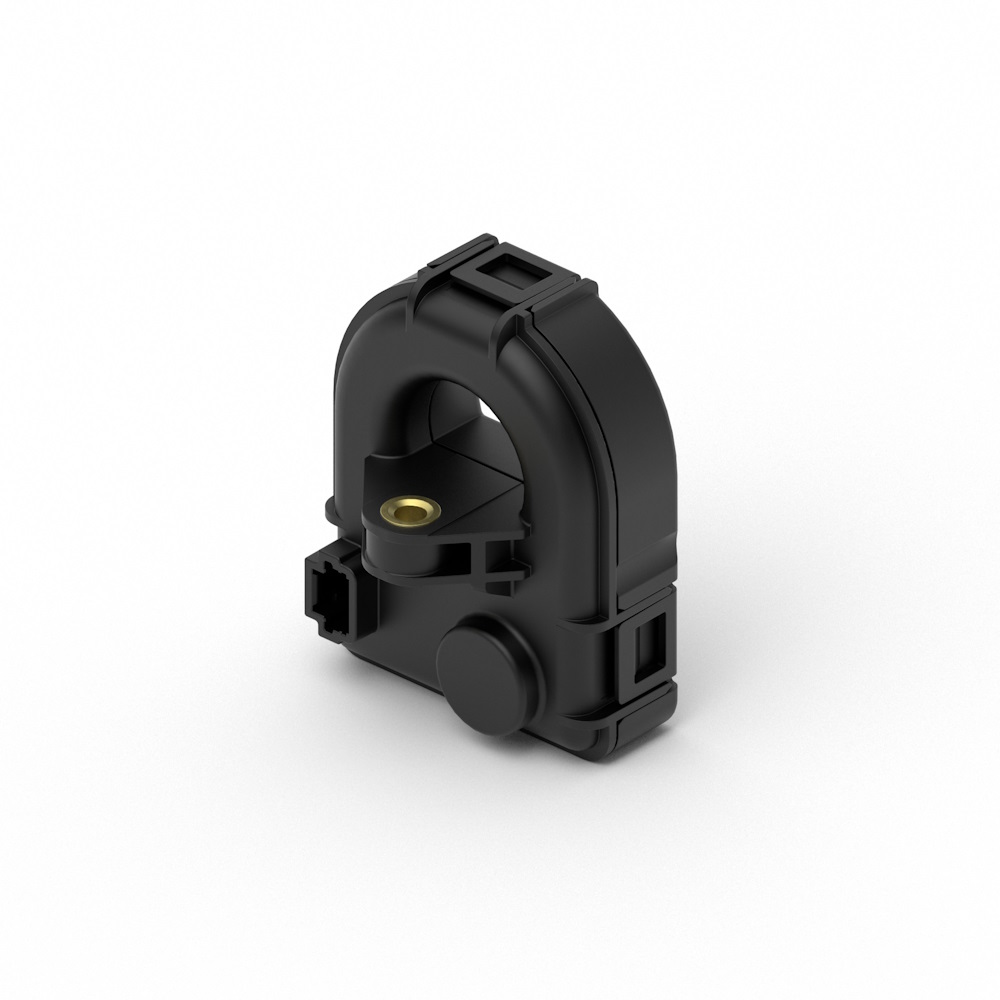

CAB-SF 1500-000 LEM莱姆传感器参数与选型

CAB-SF 1500-000 同系列型号参数对比

表中仅列出产品库已有真实参数的型号，空白表示该型号现阶段未收录该项参数。选型提示：同一系列不同后缀（如 /SP、/SP1）多为特殊或定制版本，额定值可能接近，但量程、输出、精度或认证要求可能不同；替代前请逐项核对对应版本规格书。

CAB-SF 1500-000 型号命名与档位解读

CAB-SF 1500-000 是需要完整核对的型号标识，本目录归入「CAB1500S」系列；不能仅从型号数字推导额定值、量程或供电。

本页资料列出的额定值为 1500 A，具体定义与条件按对应完整型号的手册核对。

CAB-SF 1500-000 技术参数逐项解读

• 系列 CAB1500S：该型号归入 CAB1500S 系列，同系列的完整后缀、输出、供电和结构仍需分别核对。
• 测量类型 电流：测量对象为电流，是选型时首先确认的物理量。
• 额定值 1500 A：额定值记录为 1500 A；本页不据此推定峰值、过载能力或推荐的长期工作比例。
• 测量范围 1500 A：本页测量范围为 1500 A，其定义和适用条件需与额定值分别核对。
• 副边输出信号 其它：输出形式为「其它」，需据此选择采样电阻或 ADC 输入量程。
• 副边输出信号值 瞬时 CAN.c：额定输出为 瞬时 CAN.c，后级电路应据此设置放大倍数与保护钳位。
• 原边信号 DC：原边可测信号为「DC」，确认现场是直流、交流还是脉冲工况与该描述一致。
• 工作电压 外部供电 DC 单向：工作电压类型为「外部供电 DC 单向」，与后级采集电路的共地方式需统一规划。
• 工作电压范围 8 - 16 V：工作电压范围 8 - 16 V，需与现场电源匹配，并注意单/双电源与是否外部供电。
• 供电 +12 V：供电 +12 V，需与控制系统电源规格一致，避免欠压导致输出异常。
• 输出 High speed CAN (500 kpbs)：资料列明输出为 High speed CAN (500 kpbs)，并需关注输出负载能力与线缆长度。
• 精度 0.5 %：精度 0.5 % 反映额定条件下的综合误差水平，是评估系统采集精度的关键依据。
• 工作温度 -40 °C / 85 °C：工作温度 -40 °C / 85 °C，超出该区间会明显影响零点漂移、增益与长期可靠性。
• 技术 开环磁通门 CAB type：采用 开环磁通门 CAB type，在精度、动态响应与成本之间形成该系列的定位。
• 安装 母线：安装方式为 母线，结构设计时需预留原边导体走向与绝缘距离。

CAB-SF 1500-000 产品特点解读

• 总部 LEM International SA / Route du Nant-d’Avril, 152 / 1217 Meyrin / Switzerland 电话：+41 22 706 11 11 / 传真：+41 22 794 94 78

CAB-SF 1500-000 核心亮点

• CAB 传感器系列专为电动汽车和混合动力汽车中电池组的电流测量而设计，

CAB-SF 1500-000 应用场景与落地建议

CAB-SF 1500-000 的现有资料列出的应用方向包括 汽车电池管理、高精度。在这些场景中主要用于电流的隔离测量（本型号额定 1500 A）；实际选型需按现场额定值确定余量，并核对绝缘、带宽与温漂。

• 应用方向·汽车电池管理：典型用于动力电池包与高压配电回的电流监测（BMS）。
• 应用方向·高精度：典型用于高精度计量、测试台与校准设备。

CAB-SF 1500-000 同系列选型对照

CAB1500S 系列中，本目录列出的参考型号包括 CAB 500-C/SP5（额定 500 A）。这是参数横向展示，不代表可直接替换；完整后缀、供电、输出、结构与资料版本应分别核对。

• 本目录记录 CAB 500-C/SP5 的额定值为 500 A；与 CAB-SF 1500-000 的比较还需核对量程条件、供电、输出和完整后缀，不能仅按档位大小判断替换。
• CAB 500-C/SP5：额定 500 A，测量范围 500 A，精度 0.5 %，供电 8 - 16 V。

CAB-SF 1500-000 安装、供电与接线要点

• 本型号采用母线/盘式安装，需保证原边母排居中穿过孔径，避免偏心造成附加误差。
• 供电按 8 - 16 V 准备电源，并确认单/双电源与极性；上电前检查接线，避免反接损坏。
• 副边输出为 瞬时 CAN.c，后级采样电阻或 ADC 量程应据此设计，并预留过压钳位与滤波。
• 安装位置应使环境温度落在 -40 °C / 85 °C 之内，靠近发热元件时需核算降额。

CAB-SF 1500-000 选型检查清单

• 确认现场被测电流的稳态值、峰值与频率范围，是否落在本型号额定值（1500 A）与测量范围（1500 A）之内。
• 按系统误差预算核对精度 0.5 %，并同时评估温漂与线性度的影响。
• 确认安装位置的环境温度不超过 -40 °C / 85 °C。
• 确认现场电源与供电要求（8 - 16 V）一致。
• 确认安装空间与原边导体截面满足母线安装要求。
• 确认后级采集电路量程与输出形式（瞬时 CAN.c）匹配。
• 涉及替代或后缀定制版本时，逐项核对额定值、量程、输出、精度、绝缘与认证，不能仅凭基础型号判断。

CAB-SF 1500-000 资料完整度与数据来源

本页共整理 17 项结构化字段、1 条产品特点、1 条产品亮点、2 个应用方向、1 份资料链接（适用型号、版本与文件范围按下载名称及资料状态确认），并附 LEM 产品说明摘录。页面字段与实物批次、完整型号和原厂手册的适用条件仍需一起核对。

CAB-SF 1500-000 LEM 原厂产品说明原文

Headquarters

CAB-SF 1500-000 常见问题

CAB-SF 1500-000 的额定值是多少？

CAB-SF 1500-000 的额定值为 1500 A，测量范围 1500 A。原边信号为 DC。选型时应留出余量。

CAB-SF 1500-000 的输出是什么？

资料列明副边输出为 瞬时 CAN.c，后级电路需按该形式设计接口。

CAB-SF 1500-000 的环境与供电要求？

工作温度 -40 °C / 85 °C；供电 8 - 16 V。超出范围会影响精度与可靠性。

CAB-SF 1500-000 和同系列其它型号怎么选？

本目录还列有 CAB 500-C/SP5 等型号，供横向核对参数。它们的后缀、供电、输出与结构可能不同，同系列不等于可直接替换。

CAB-SF 1500-000 可以用在哪些场景？

现有资料列出的应用包括 汽车电池管理、高精度。落地前需结合工况核对电气参数与安装结构。

CAB-SF 1500-000 的技术资料在哪里？

本页提供「LEM 原厂规格书」：https://www.lem.com/sites/default/files/products_datasheets/cab_1500_generic_public_v5.pdf。文件适用的完整型号、版本与参数范围，请同时核对下载名称、资料状态及文件正文。

如何确认 CAB-SF 1500-000 的价格与交期？

请提供完整型号 CAB-SF 1500-000、需求数量、交期与工况参数。
