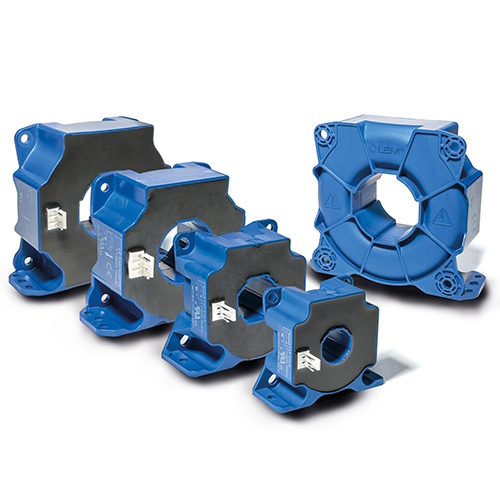

LF 210-S/SP3 LEM莱姆传感器参数与选型

LF 210-S/SP3 同系列型号参数对比

表中仅列出产品库已有真实参数的型号，空白表示该型号现阶段未收录该项参数。选型提示：同一系列不同后缀（如 /SP、/SP1）多为特殊或定制版本，额定值可能接近，但量程、输出、精度或认证要求可能不同；替代前请逐项核对对应版本规格书。

LF 210-S/SP3 型号命名与档位解读

LF 210-S/SP3 是需要完整核对的型号标识，本目录归入「LF210-S」系列；不能仅从型号数字推导额定值、量程或供电。

本页资料列出的额定值为 100 A，具体定义与条件按对应完整型号的手册核对。

型号中的「/」后缀（如 SP3）通常代表定制或特殊版本，量程、输出、精度或认证可能与基础型号不同，替代前必须逐项核对规格书。

LF 210-S/SP3 技术参数逐项解读

• 系列 LF210-S：该型号归入 LF210-S 系列，同系列的完整后缀、输出、供电和结构仍需分别核对。
• 测量类型 电流：测量对象为电流，是选型时首先确认的物理量。
• 额定值 100 A：资料列出的额定值为 100 A，其定义与测试条件应以对应完整型号的手册为准。
• 测量范围 200 A：本页测量范围为 200 A，其定义和适用条件需与额定值分别核对。
• 副边输出信号 电流：输出形式为「电流」，需据此选择采样电阻或 ADC 输入量程。
• 副边输出信号值 瞬时 100 mA：额定输出为 瞬时 100 mA，后级电路应据此设置放大倍数与保护钳位。
• 原边信号 AC + DC：原边可测信号为「AC + DC」，确认现场是直流、交流还是脉冲工况与该描述一致。
• 工作电压 外部供电 DC 双向：工作电压类型为「外部供电 DC 双向」，与后级采集电路的共地方式需统一规划。
• 供电 ±15.75 V：供电 ±15.75 V，需与控制系统电源规格一致，避免欠压导致输出异常。
• 精度 0.2 %：本型号精度为 0.2 %，多只传感器并行使用时还应关注一致性。
• 工作温度 -40 °C / 85 °C：环境适应性方面，工作温度为 -40 °C / 85 °C，柜内高温或户外低温工况需预留降额空间。
• 技术 闭环霍尔效应：采用 闭环霍尔效应，在精度、动态响应与成本之间形成该系列的定位。
• 安装 盘式：安装方式为 盘式，结构设计时需预留原边导体走向与绝缘距离。

LF 210-S/SP3 产品特点解读

• 基于 ASIC 的闭环霍尔效应。额定 200 ARMS 的 DC、AC 脉冲电流测量，带电气隔离。紧凑设计。可采用多种方式盘式安装。孔径直径 15.59 mm，供原边导线穿过。具有磁通门技术级别的优异高精度，但仅需霍尔效应的成本。整个温度范围内的整体精度为 0.2 % of Ipn，出色的失调漂移为 0.1 % of Ipn。响应时间快，小于 0.5 µs，电流输出，-40°C 至 + 85°C。双电源 +/- 12 至 +/- 15V。（闭环（补偿）结构有利于降低温漂、提升线性度与精度；磁通门技术适合小电流、高精度与低零漂测量）

LF 210-S/SP3 核心亮点

• 安装方式灵活多样，全工作温度范围内精度高，100 ARMS 额定，匝比 1/1000（精度指标直接影响计量与控制的误差预算）

LF 210-S/SP3 应用场景与落地建议

LF 210-S/SP3 的现有资料列出的应用方向包括 驱动、电源、可再生能源、焊接。在这些场景中主要用于电流的隔离测量（本型号额定 100 A）；实际选型需按现场额定值确定余量，并核对绝缘、带宽与温漂。

• 应用方向·驱动：典型用于电机驱动、伺服驱动与变频调速系统的相电流或母线电流反馈。
• 应用方向·电源：典型用于开关电源、UPS、变频器与各类电力电子变换器的原边/输出电流检测。
• 应用方向·可再生能源：典型用于光伏逆变器、风电变流器、储能 PCS 的直流/交流侧电流测量。
• 应用方向·焊接：典型用于焊接电源的电流闭环控制与过程监测。

LF 210-S/SP3 同系列选型对照

LF210-S 系列中，本目录列出的参考型号包括 LF 205-S/SP3（额定 100 A）、LF 205-S/SP5（额定 100 A）、LF 205-P（额定 200 A）、LF 205-P/SP1（额定 200 A）、LF 205-S（额定 200 A）、LF 205-S/SP1（额定 200 A）。这是参数横向展示，不代表可直接替换；完整后缀、供电、输出、结构与资料版本应分别核对。

• LF 205-S/SP3：额定 100 A，测量范围 200 A，精度 0.5 %，供电 12 to 15。
• LF 205-S/SP5：额定 100 A，测量范围 200 A，精度 0.6 %，供电 12 to 15。
• LF 205-P：额定 200 A，测量范围 420 A，精度 0.5 %，供电 12 to 15。
• LF 205-P/SP1：额定 200 A，测量范围 420 A，精度 0.5 %，供电 12 to 15。
• LF 205-S：额定 200 A，测量范围 420 A，精度 0.5 %，供电 12 to 15。

LF 210-S/SP3 安装、供电与接线要点

• 本型号为盘式安装，固定时注意原边导体不应长期承受传感器本体的机械应力。
• 供电按 ±15.75 V 准备电源，并确认单/双电源与极性；上电前检查接线，避免反接损坏。
• 副边输出为 瞬时 100 mA，后级采样电阻或 ADC 量程应据此设计，并预留过压钳位与滤波。
• 安装位置应使环境温度落在 -40 °C / 85 °C 之内，靠近发热元件时需核算降额。

LF 210-S/SP3 选型检查清单

• 确认现场被测电流的稳态值、峰值与频率范围，是否落在本型号额定值（100 A）与测量范围（200 A）之内。
• 按系统误差预算核对精度 0.2 %，并同时评估温漂与线性度的影响。
• 确认安装位置的环境温度不超过 -40 °C / 85 °C。
• 确认现场电源与供电要求（±15.75 V）一致。
• 确认安装空间与原边导体截面满足盘式安装要求。
• 确认后级采集电路量程与输出形式（瞬时 100 mA）匹配。
• 涉及替代或后缀定制版本时，逐项核对额定值、量程、输出、精度、绝缘与认证，不能仅凭基础型号判断。

LF 210-S/SP3 资料完整度与数据来源

本页共整理 15 项结构化字段、1 条产品特点、1 条产品亮点、4 个应用方向、1 份资料链接（适用型号、版本与文件范围按下载名称及资料状态确认），并附 LEM 产品说明摘录。页面字段与实物批次、完整型号和原厂手册的适用条件仍需一起核对。

LF 210-S/SP3 LEM 原厂产品说明原文

Closed Loop ASIC based Hall effect. DC, AC pulse currents' measurements of 200 ARMS nominal with galvanic isolation. Compact design. To be panel mounted in various ways. Aperture 15.59 mm diameter for the primary conductor crossing. Excellent high accuracy at the level of Fluxgate technology but at the price of Hall effect. Overall accuracy over temperature range of 0.2 % of Ipn, Exceptional offset drift of 0.1 % of Ipn. Fast response time less than 0.5 µs, Current output, -40°C to + 85°C. Dual supply +/- 12 to +/- 15V.

LF 210-S/SP3 常见问题

LF 210-S/SP3 的额定值是多少？

LF 210-S/SP3 的额定值为 100 A，测量范围 200 A。原边信号为 AC + DC。选型时应留出余量。

LF 210-S/SP3 的输出是什么？

资料列明副边输出为 瞬时 100 mA，后级电路需按该形式设计接口。

LF 210-S/SP3 的环境与供电要求？

工作温度 -40 °C / 85 °C；供电 ±15.75 V。超出范围会影响精度与可靠性。

LF 210-S/SP3 和同系列其它型号怎么选？

本目录还列有 LF 205-S/SP3、LF 205-S/SP5、LF 205-P、LF 205-P/SP1、LF 205-S 等型号，供横向核对参数。它们的后缀、供电、输出与结构可能不同，同系列不等于可直接替换。

LF 210-S/SP3 可以用在哪些场景？

现有资料列出的应用包括 驱动、电源、可再生能源、焊接。落地前需结合工况核对电气参数与安装结构。

LF 210-S/SP3 的技术资料在哪里？

本页提供「LEM 原厂规格书」：https://www.lem.com/sites/default/files/products_datasheets/lf_210-s_sp3_v4.pdf。文件适用的完整型号、版本与参数范围，请同时核对下载名称、资料状态及文件正文。

如何确认 LF 210-S/SP3 的价格与交期？

请提供完整型号 LF 210-S/SP3、需求数量、交期与工况参数；存在后缀/定制版本时不能只按基础型号替代。
